臥式全自動排礦離心機

立式手動排礦離心機

控制方式

PLC電腦全自動控制

人工手動控制

卸礦方式

自動

手動

轉子結構

臥式(兩端固定)

立式(下端固定)

穩定性

高(使用壽命高)

低(使用壽命低)

安裝方式

不需要水平硬化基礎

水平硬化基礎

進料方式

沙泵(能控制進料濃度在30%)

高低落差自流(不能控制進料濃度)

回收率

90%以上

70%

應用于移動設備

能

否

最大型號

1200# 及以上(需要訂制)

80#

名稱

Production

規格

Specification

數量

Quantity

功率

Power

單價

Unit price

總價

Total price

備注

Remark

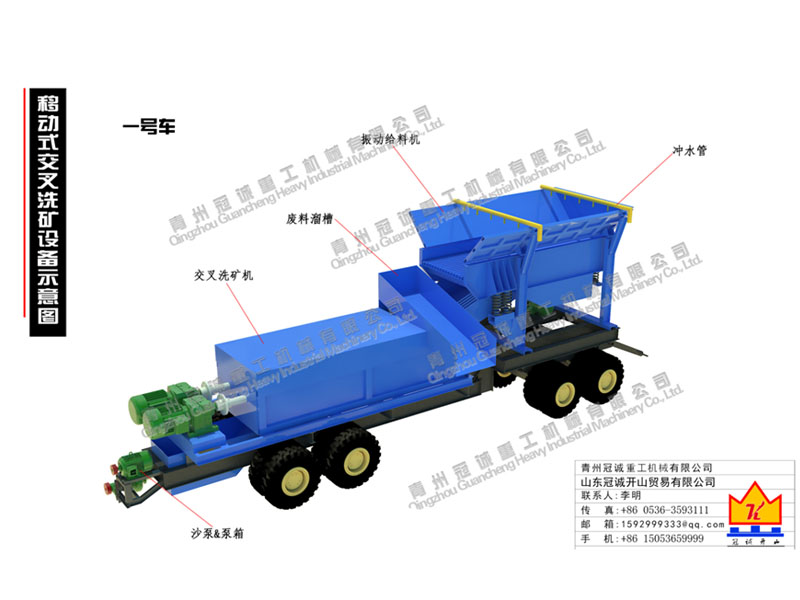

一號移動式交叉洗礦設備

No.1Mobile desliming machine

振動給料機(Vibrating Feeder)：3896# 15KW

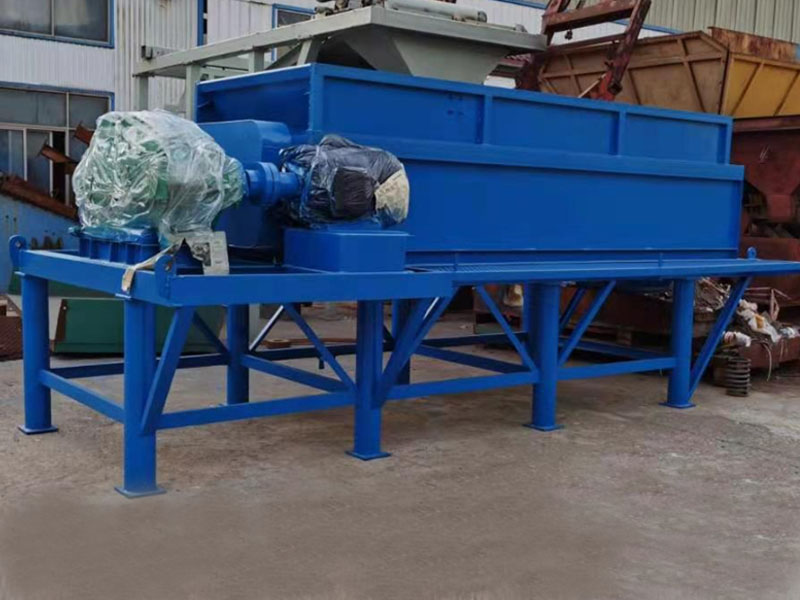

脫泥漿設備（Desliming machine）：4200*1500 37KW*1臺

6inch沙泵sand pump+30KW電機motor

底盤(Truck chasis)：1套

1套

(set)

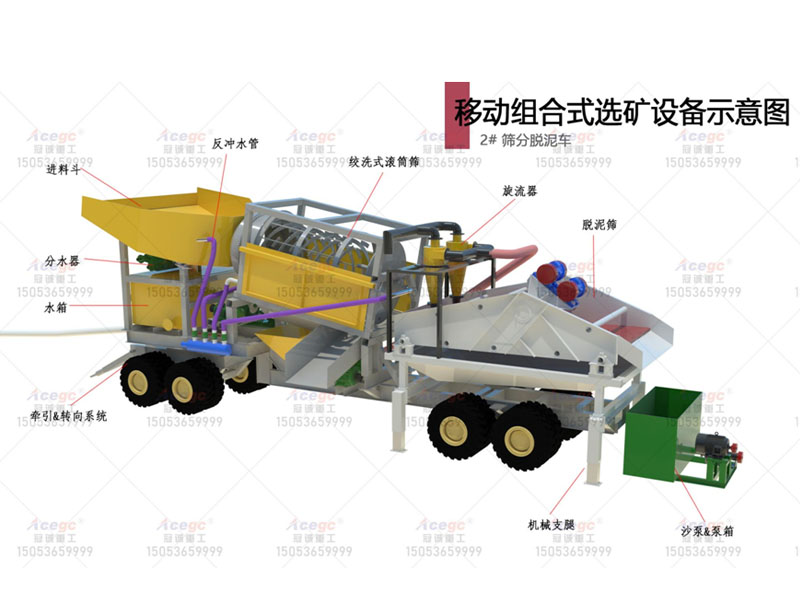

二號移動式篩分脫泥設備

No.2Mobile trommel dewater machine

進料斗(Feed Hopper)：3.4*2.85m

滾筒篩(Trommel screen)：內徑1米，外徑1.3米，凈篩網長度2.5米，內含多條鉸刀,鏈條驅動

Inner dia.:1m,outer dia.:1.3m,screen mesh 2.5m,including reamers all over the trommel screen,driving with chain

底盤長度：約10m

Truck chasis:About 10m

輪胎：4軸16條輪胎 900-2#

Tyre:  4axle16 wheels900-2#

沙泵&料箱：6寸 +30KW電機

Sand pump#mineral box:6inch+30kw motor

離心水泵(Centrifugal pump)

：18.5KW 1臺

分水器(Water segregator)：帶閥門 with valve

脫泥篩：篩板尺寸：2000*3850

Desliming screen:screen mesh:2000*3850

旋流器(Hydrocyclone)：350# 2臺

電機(Motor)：3.2KW*2臺

沙泵(Sand pump)：4寸沙泵sand pump+15KW電機motor+泵箱mineral box

機械支腿：4條

Mechanical leg:4pcs

1套

含機器本身使用管道，不含外部水源至機器管道

Including the water pipes of machine use,excluding the pipes to water resource

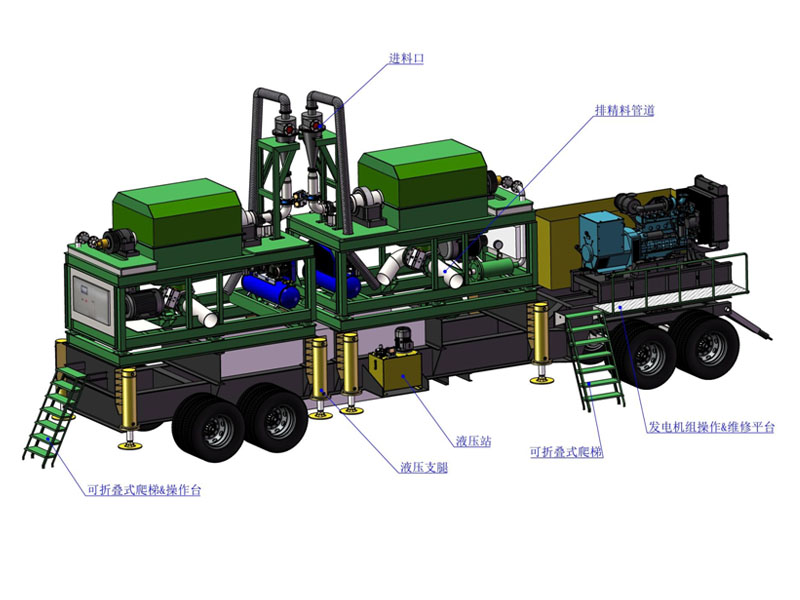

三號移動式離心選礦設備

No.3 mobile centrifgual separating car

1.底盤chassis：     四軸16條9.00-2#輪胎；

自制重型汽車底盤，采用56#\25#工字鋼梁焊接

4 axle 16 tire 9.00-2     1套1set -        含牽引&轉向系統

Including traction & steering system

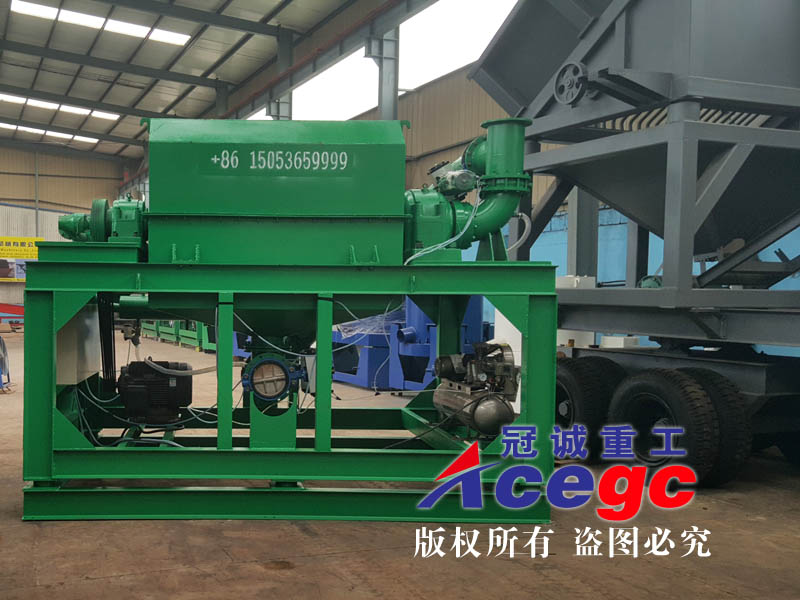

2.離心機Centrifuge        規格：1200#臥式全自動排礦

Specifications:1200# horizontal fully automatic ore discharge

PLC電腦全自動控制

PLC computer automatic control

3.空氣壓縮機：3KW*1臺

Air compressor: 3kw * 1 set

4.電機：18.5KW*1臺Motor: 18.5kw * 1 set2臺

5.液壓系統Hydraulic system

液壓站1臺    1 hydraulic station

液壓支腿8條  8 hydraulic Outriggers     1套

6.     離心水泵Centrifugal pump

流量：200；揚程20米；6進5出輸送距離200-300米

Flow: 200m3/h; conveying distance: 200-300m; lift: 20m

Inlet: 6 inches; outlet: 5 inches   1臺

含進水管道12米(橡膠鋼絲管)，出水管道30米(消防水帶)，超出部分由配件選擇。

The water inlet pipe is 12m (rubber steel pipe), and the outlet pipe is 30m (fire hose). The excess part is selected by accessories.

7.     7寸沙泵7 inch sand pump       進料7寸；出料6寸

Feed 7 inches; discharge 6 inches

輸送距離40-60米，揚程10米The conveying distance is 40-60m and the lift is 10m

流量Flow：360m3 /h

配帶出料管道(橡膠鋼絲管)30米

Equipped with discharge pipe (rubber steel pipe) 30m

8.料箱      板厚12mm；容積約5.7m3  1套

9.PLC控制柜Power Distribution Box     開關品牌：德力西

Switch brand: Delixi含至設備電機線，不含電纜線

Including motor line to equipment, excluding cable line

1套

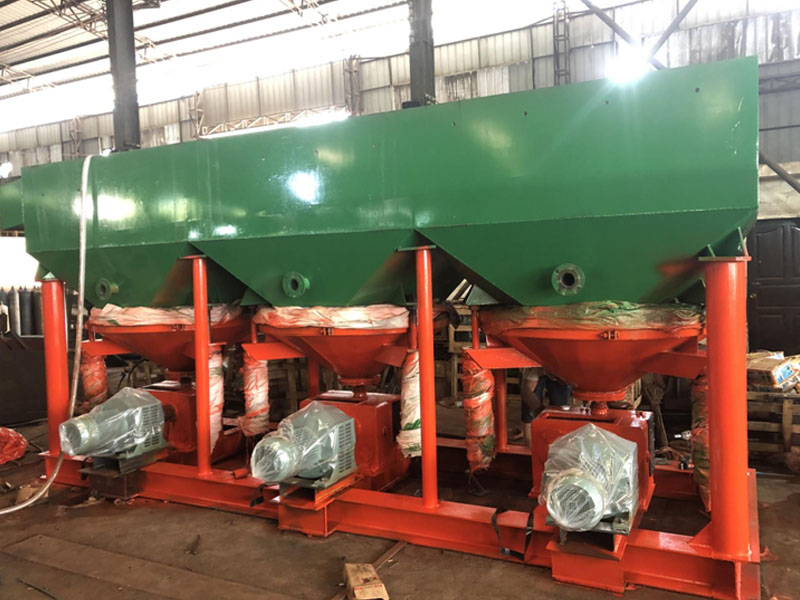

跳汰機

跳汰室形狀：矩形

跳汰室面積：8m2

沖     程：M20、M25、M30

沖     次： 60－120次/分

給礦粒度：  小于10mm

補加水量：150-220立方/小時

補加水壓力：不小于0.1Mpa

處理量： 10~25噸/h

電機功率： 5.5Kw×3臺

外形尺寸：6024×2010×2610

重量： 5400KG

處理量有可能超出參數。

傳動方式：叁傳動。

排礦方式：篩下排礦。

1臺

跳汰機牽引雪橇式底座

1套

水泵

Water pump

1臺

柴油泵組

Diesel pump set

柴油機+6寸泵

Diesel engine+6 inch pump

1臺

配電柜

Electric box

1套

含至設備電機線，不含電纜線

Including the eletric wire to machine,

Excluding the cable

總功率

Total power

約300KW

出廠價格

150-400T高嶺土鉭鈮礦鎢礦鉛鋅礦汞礦金銀礦寶石礦選礦設備價格15053659999來電詳詢￥元（不運費，稅率13%）
